لاینر آسیاب، قطعه سنگشکن یا بدنه پمپی که با دوغاب معدنی تماس دارد، فقط تحت فشار کار نمیکند. سطح این قطعات دائماً با ذرات سخت درگیر است و بهمرور ساییده میشود. در چنین شرایطی، چدن خاکستری یا داکتیل معمولی همیشه مقاومت موردنیاز را ایجاد نمیکند.
چدن نایهارد یکی از خانوادههای شناختهشده چدن سفید آلیاژی است که برای مقابله با سایش ساینده استفاده میشود. حضور نیکل، کروم و ساختار کاربیدی، سختی و مقاومت سایشی آن را افزایش میدهد؛ اما همین ساختار میتواند چقرمگی و ماشینکاری را محدود کند. بنابراین، نایهارد باید براساس نوع سایش، شدت ضربه و طراحی قطعه انتخاب شود.
چدن نایهارد چیست؟
چدن نایهارد یا Ni-Hard نام عمومی خانوادهای از چدنهای سفید نیکلکروم است. در این گروه، بخش مهمی از کربن بهجای تشکیل گرافیت آزاد، در ساختارهای کاربیدی سخت قرار میگیرد. همین ساختار سفید و کاربیدی، این آلیاژ را برای تولید برخی قطعات ضدسایش مناسب میکند.
نایهارد با چدن خاکستری و داکتیل تفاوت بنیادی دارد. در چدن خاکستری، گرافیت ورقهای و در چدن داکتیل، گرافیت کروی وجود دارد؛ اما در چدن سفید نیکلکروم، کاربیدها و زمینه سختشونده اهمیت بیشتری دارند.
در نقشهها و بازار ممکن است نامهایی مانند چدن نایهارد، چدن نای هارد، چدن نی هارد و Ni-Hard cast iron نیز دیده شوند. این نامها به یک خانواده اشاره دارند، اما برای سفارش قطعه کافی نیستند. نوع آلیاژ، استاندارد، سختی، شرایط عملیات حرارتی و کاربرد باید دقیق مشخص شوند.
استاندارد ASTM A532/A532M گروهی از چدنهای سفید آلیاژی مقاوم به سایش را برای کاربردهایی مانند معدن، آسیاب و جابهجایی مواد پوشش میدهد.
ترکیب شیمیایی چدن نایهارد چه نقشی دارد؟
ترکیب شیمیایی چدن نایهارد معمولاً بر پایه آهن، کربن، نیکل و کروم است. بسته به گرید و کاربرد، عناصری مانند مولیبدن، منگنز و سیلیسیم نیز میتوانند در کنترل ساختار نقش داشته باشند.
- کربن: در تشکیل کاربیدها و سختی ساختار مؤثر است.
- کروم: به تشکیل کاربیدهای سخت و کنترل مقاومت سایشی کمک میکند.
- نیکل: سختشوندگی و ساختار زمینه را تحت تأثیر قرار میدهد.
- مولیبدن: در برخی گریدها برای بهبود سختشوندگی و کنترل ساختار استفاده میشود.
- منگنز و سیلیسیم: بر رفتار مذاب، انجماد و تعادل ساختاری اثر دارند.
مقدار بیشتر یک عنصر الزاماً قطعه بهتری ایجاد نمیکند. نسبت عناصر باید با ضخامت قطعه، سرعت سردشدن، نوع عملیات حرارتی و شرایط کار هماهنگ باشد. به همین دلیل، ارائه یک ترکیب ثابت برای تمام قطعات نایهارد از نظر فنی درست نیست.
حتما بخوانید : روش صحیح پیشگرم کردن بوته قبل از ذوب فلزات

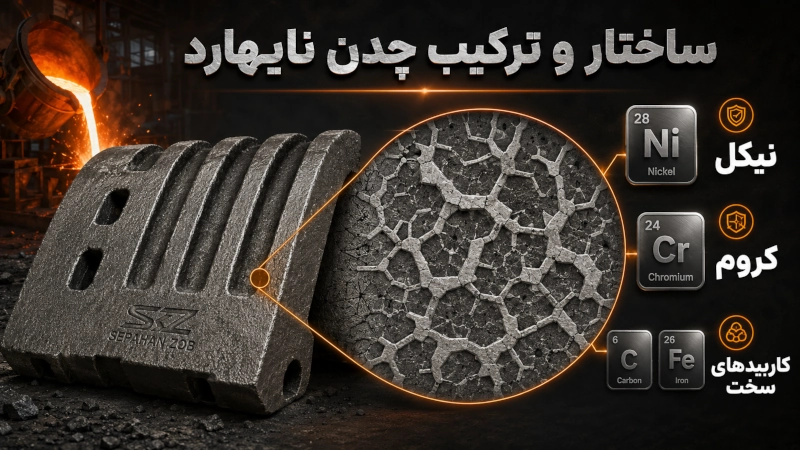

ساختار متالورژیکی و سختی چدن نایهارد
مقاومت سایشی نایهارد فقط از عدد سختی به دست نمیآید. نوع کاربیدها، مقدار و توزیع آنها، ساختار زمینه و پیوستگی شبکه کاربیدی نیز مهماند. اگر کاربیدها نامتوازن یا ساختار زمینه نامناسب باشد، قطعه ممکن است با وجود سختی بالا در برابر ترک یا شکست عملکرد مطلوبی نداشته باشد.
سرعت انجماد نیز اهمیت دارد. قسمتهای نازک و ضخیم یک قطعه با سرعت یکسان سرد نمیشوند؛ بنابراین ممکن است ریزساختار و سختی آنها متفاوت باشد. طراحی قطعه، قالبگیری و عملیات حرارتی باید این اختلاف را کنترل کنند.
راهنمای فنی Nickel Institute نیز نایهارد را خانوادهای از چدنهای سفید آلیاژشده با نیکل و کروم معرفی میکند که برای سختی و مقاومت سایشی توسعه یافتهاند.

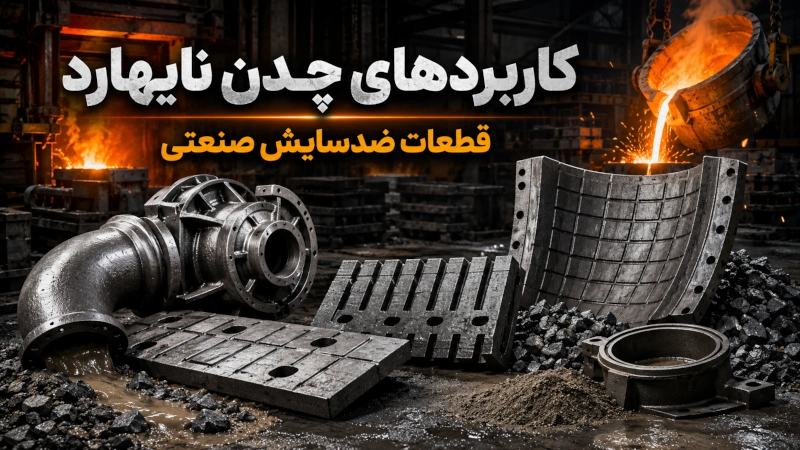

کاربرد چدن نایهارد در صنایع مختلف
چدن مقاوم به سایش زمانی قابل بررسی است که سطح قطعه با سنگ، کلوخه، ماسه، دوغاب یا ذرات سخت در تماس باشد و شدت ضربه در محدوده قابلقبولی قرار بگیرد.
کاربردهای احتمالی آن عبارتاند از:
- لاینر و صفحات سایشی آسیاب
- برخی گلولههای آسیاب
- قطعات سنگشکن و تجهیزات معدنی
- اجزای در تماس با دوغاب در بعضی پمپها
- قطعات صنایع سیمان و فرآوری مواد
- زانوها، مسیرها و قطعات انتقال مواد ساینده
- غلتکها و قطعات سایشی صنعتی
- قطعات درگیر با سایش خشک یا مرطوب
انتخاب نایهارد برای هرکدام از این قطعات باید جداگانه بررسی شود. برای مثال، یک لاینر ممکن است بیشتر تحت سایش لغزشی باشد، درحالیکه قطعه دیگر همزمان ضربههای شدید دریافت کند. آلیاژ مناسب این دو شرایط الزاماً یکسان نیست.
مزایا و محدودیتهای چدن نایهارد
مهمترین مزیت چدن نایهارد، مقاومت مناسب آن در برابر سایش ساینده در شرایط کاری سازگار است. ساختار ریختگی نیز امکان تولید قطعاتی با هندسههای صنعتی را فراهم میکند.
دیگر مزایای قابلبررسی شامل موارد زیر هستند:
- سختی بیشتر از بسیاری از چدنهای معمولی
- مقاومت مناسب در تماس با مواد معدنی
- کاربرد در برخی شرایط سایش خشک و مرطوب
- امکان تولید قطعات سایشی به روش ریختهگری
- قابلیت تنظیم خواص با ترکیب و عملیات حرارتی
در مقابل، سختی بالا معمولاً ماشینکاری را دشوارتر میکند. چقرمگی نایهارد نیز از چدن داکتیل یا بعضی فولادهای مقاوم کمتر است و در برابر ضربه شدید، بار شوکی یا تمرکز تنش میتواند مستعد شکست ترد باشد.
قطعات ضخیم، تغییرات ناگهانی سطح مقطع و گوشههای تیز نیز احتمال ایجاد تنش داخلی را افزایش میدهند. بنابراین، طراحی قطعه باید با رفتار نسبتاً ترد چدن سفید هماهنگ باشد.
حتما بخوانید : قالب ریخته گری چیست؟ انواع، کاربردها و معیار انتخاب قالب مناسب
چدن نایهارد چه زمانی انتخاب مناسبی است؟
این آلیاژ معمولاً زمانی قابل بررسی است که:
- سایش ساینده عامل اصلی تخریب قطعه باشد.
- ضربههای کاری شدید و ناگهانی نباشند.
- سختی و مقاومت سایشی بر ماشینکاری آسان اولویت داشته باشند.
- قطعه با مواد معدنی یا دوغاب ساینده در تماس باشد.
- امکان کنترل ترکیب و عملیات حرارتی وجود داشته باشد.
- طراحی قطعه با ماهیت ترد چدن سفید سازگار باشد.
در مقابل، اگر قطعه تحت ضربه شدید، خمش، بار متناوب یا شوک مکانیکی مداوم قرار دارد، باید چدن داکتیل، فولاد یا دیگر آلیاژهای مقاوم نیز بررسی شوند. نیاز به ماشینکاری گسترده پس از ریختهگری هم میتواند استفاده از نایهارد را دشوار یا پرهزینه کند.
حساسیتهای ریختهگری چدن نایهارد
تولید چدن نایهارد فقط با افزودن نیکل و کروم به مذاب انجام نمیشود. انتخاب شارژ، ترتیب آلیاژسازی، کنترل دمای ذوب و بارریزی، طراحی قالب و نحوه انجماد باید در یک فرایند هماهنگ مدیریت شوند.
مهمترین نکات عبارتاند از:
- کنترل ترکیب شیمیایی مذاب
- استفاده از شارژ تمیز و قابلشناسایی
- کنترل دما و زمان نگهداری مذاب
- طراحی راهگاه و تغذیه متناسب
- درنظرگرفتن انقباض و نقاط داغ
- پرهیز از تغییر ناگهانی ضخامت قطعه
- کنترل سرعت سردشدن
- بررسی نیاز به عملیات حرارتی
- جلوگیری از آخال، مک و حفره انقباضی
قالب نامناسب یا انجماد نامتقارن میتواند تنش داخلی ایجاد کند. این مسئله در قطعهای سخت و کمچقرمه، احتمال ترک گرم، ترک سرد یا شکست هنگام خروج از قالب را افزایش میدهد.
عملیات حرارتی چدن نایهارد
برخی گریدها در حالت ریختگی استفاده میشوند و بعضی قطعات برای رسیدن به ساختار، سختی یا پایداری موردنیاز به عملیات حرارتی احتیاج دارند. برنامه عملیات حرارتی باید براساس گرید، ضخامت قطعه، ساختار اولیه و استاندارد سفارش تعیین شود.
اجرای یک برنامه دمایی ثابت برای همه قطعات مناسب نیست. گرمکردن یا سردکردن نامتناسب ممکن است باعث ترک، تنش باقیمانده یا تغییر نامطلوب ساختار شود. در قطعات حساس، ثبت چرخه عملیات حرارتی و کنترل سختی بخشهای مختلف ضروری است.
سخن پایانی
چدن نایهارد خانوادهای از چدنهای سفید نیکلکروم است که برای تولید برخی قطعات مقاوم به سایش استفاده میشود. لاینرها، قطعات آسیاب، تجهیزات معدنی و اجزای در تماس با مواد ساینده از کاربردهای احتمالی آن هستند.
بااینحال، سختی بالا بهتنهایی معیار انتخاب نیست. نوع سایش، شدت ضربه، طراحی قطعه، ترکیب شیمیایی، عملیات حرارتی و کیفیت ریختهگری همگی بر عملکرد نهایی اثر دارند. برای انتخاب کورههای ذوب خانگی و صنعتی و خرید تجهیزات ریختهگری و ذوب قطعات ضدسایش نیز میتوانید از مشاوره تخصصی سپاهان ذوب استفاده کنید.
سؤالات متداول
1-چدن نایهارد چیست؟
نوعی چدن سفید آلیاژی حاوی نیکل و کروم است که برای ایجاد سختی و مقاومت در برابر سایش ساینده استفاده میشود.
2-چدن نایهارد چه کاربردی دارد؟
در برخی لاینرها، گلولههای آسیاب، قطعات سنگشکن، اجزای پمپ دوغاب و قطعات معدنی و سیمانی کاربرد دارد.
3-تفاوت چدن نایهارد با چدن پرکروم چیست؟
هر دو چدن سفید مقاوم به سایش هستند، اما ترکیب آلیاژی، میزان کروم، نوع کاربیدها و عملیات حرارتی آنها تفاوت دارد.
