بوته هنگام گرمشدن ترک میخورد یا از کف نشتی میدهد. ادامه کار برای تمامکردن همان ذوب ایمن نیست. شکستن بوته گرافیتی در کوره معمولاً از چهار گروه عامل میآید: شوک حرارتی، نصب یا عملکرد نامناسب کوره، ضربه و فشار مکانیکی، و فرسایش اکسیداسیونی یا شیمیایی. شکل ترک سرنخ میدهد، ولی تشخیص به نوع بوته، پیشگرمایش، شارژگذاری، پایه و مشعل نیاز دارد.
اولین قدم بعد از شکستن بوته گرافیتی در کوره
بوته ترکخورده، نشتیدار یا تغییرشکلیافته نباید دوباره وارد سیکل شود. سازندگان نیز تعمیر و استفاده مجدد از نمونه ترکخورده را توصیه نمیکنند؛ گسترش ترک ممکن است به خروج مذاب منجر شود.
اگر بوته داغ یا حاوی مذاب است، فقط طبق دستورالعمل کارگاه عمل کنید. روی بوته یا مذاب آب نریزید و آن را بدون ابزار مناسب جابهجا نکنید. تماس رطوبت با فلز مذاب خطر انفجار بخار و پرتاب فلز دارد.
اقدامات لازم برای جلوگیری از شکستن بوته گرافیتی در کوره

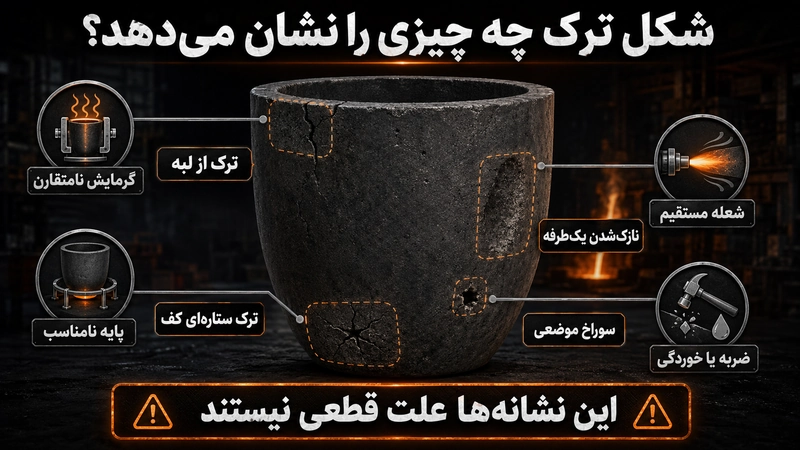

نوع و الگوی آسیب چه چیزی را روشن میکند؟
«بوته گرافیتی» ممکن است ساختار و فرمول متفاوتی داشته باشد. ترکیب، پوشش و پیشگرمایش این محصولات یکسان نیست. در بررسی شکستن بوته گرافیتی در کوره، سازنده، کد مدل، فلز و نوع کوره را ثبت کنید؛ دستور همان محصول بر توصیه عمومی برای هر بوته ذوب مقدم است.
ترک عمودی در بدنه فرسوده معمولاً با نازکشدن همراه است. ترک انحنای کف، گرمشدن سریع ناحیه پایینی را مطرح میکند. ترک از لبه ممکن است از اختلاف دما، حلقه تنگ، انبر نامتناسب یا ضربه آغاز شده باشد.
حتما بخوانید : مزایا و معایب بوته ذوب چدنی || چه زمانی انتخاب آن منطقی است؟
ترک ستارهای کف، پایه نامناسب و ضربه شارژ را مطرح میکند. سوراخ موضعی با ضربه، فلاکس یا خوردگی سازگارتر است. نازکشدن یکطرفه نیز مسیر شعله و ارتفاع پایه را مهم میکند. این الگوها سرنخاند، نه تشخیص قطعی.
عیبیابی نشانهمحور شکستن بوته گرافیتی در کوره دقیقتر است، زیرا گسترش ترک در سیکل بعد ممکن است علت آغازین را پنهان کند.
شوک حرارتی و پیشگرمایش نامتناسب
گرم یا سردشدن نابرابر کف و دیواره، تنش داخلی میسازد. بوته سرد در کوره داغ، افزایش سریع توان یا گذاشتن بوته داغ روی سطح سرد از سناریوهای شناختهشدهاند.
برای کاهش شکستن بوته گرافیتی در کوره، پیشگرمایش باید با جنس بوته، فلز، کوره و دستور سازنده هماهنگ باشد. زمان یا دمای ثابت برای همه مدلها معتبر نیست. شارژ و ابزار مرطوب نیز خطر تماس آب با مذاب را افزایش میدهند.
نصب، پایه و شعله؛ علتهایی بیرون از بدنه بوته
پایه نامناسب فشار را روی بخشی از کف متمرکز میکند. خارجبودن بوته از مرکز، گیرکردن دهانه و کمبود فضای انبساط نیز هنگام گرمشدن به بدنه فشار میآورند.
در کوره بوته ای سوختی، ارتفاع نامناسب پایه میتواند یک ناحیه را مقابل مشعل قرار دهد. شعله مستقیم و هوای اضافی همان بخش را اکسید میکنند. پیش از نسبتدادن شکستن بوته گرافیتی در کوره به کیفیت محصول، مشعل، دریچهها، مسیر شعله و مرکز بودن بوته را بررسی کنید.
ضربه، شارژ فشرده و رطوبت
ضربه شمش، ابزار یا انبر نامتناسب ممکن است ریزترکی بسازد که در گرمایش بعدی باز شود.
قطعات را داخل بوته نفشارید. شارژ پلزده هنگام گرمشدن منبسط میشود و از داخل فشار میآورد. برای پیشگیری از شکستن بوته گرافیتی در کوره، قطعات سنگین را بدون سقوط و روی شارژ سبکتر قرار دهید. بوته، ابزار و فلز ورودی نیز باید طبق دستورالعمل خشک و آماده باشند.
اکسیداسیون، فلاکس، سرباره و فلز منجمد
هوای اضافی و شعله مستقیم اکسیداسیون خارجی را تشدید میکنند. سطح زبر، پوستهشدن پوشش و نازکشدن موضعی از نشانههای مهماند.
فلاکس نامناسب و سرباره، حمله شیمیایی و فشار داخلی را افزایش میدهند. سرباره انتقال حرارت را مختل میکند و هنگام گرمشدن ممکن است دیواره را ترک دهد.
فلز منجمدِ چسبیده به دیواره هنگام گرمشدن دوباره میتواند فشار ایجاد کند. برای خارجکردن آن، بدون تأیید سازنده اقدامی نکنید. ترکیب این عوامل ممکن است زمینه شکستن بوته گرافیتی در کوره را بسازد.
جدول عیبیابی شکستن بوته گرافیتی در کوره
| نشانه | علتهای محتمل | بررسی اصلی | پیشگیری |
| ترک از لبه | گرمایش نامتقارن، مهار تنگ، ضربه | دهانه و انبر | فضای انبساط |
| ترک کف | پایه کوچک، سطح ناصاف، ضربه | مرکز و سطح پایه | پایه متناسب |
| فرسایش یکطرفه | شعله مستقیم، هوای اضافی | مشعل و ارتفاع | اصلاح احتراق |
| سوراخ موضعی | ضربه، فلاکس، خوردگی | ابزار و افزودنی | کنترل شارژ |
| شکست نخستین سیکل | حمل، رطوبت، نصب | تحویل و راهاندازی | ثبت فرایند |
جدول علت قطعی صادر نمیکند؛ نشانه را با سابقه نصب و کارکرد تطبیق دهید.

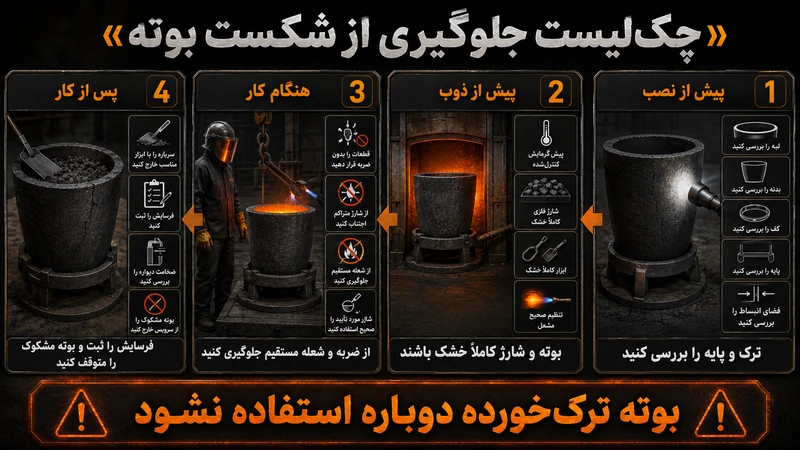

چکلیست جلوگیری از تکرار شکست
برای پیشگیری از شکستن بوته گرافیتی در کوره، این چهار مرحله را کنترل کنید:
پیش از نصب: ترک، پایه و فضای انبساط را بررسی کنید. مقایسه بوتههای چدنی و گرافیتی نیز باید پیش از انتخاب انجام شود.
پیش از ذوب: پیشگرمایش، خشکی شارژ، مشعل و فشار مکانیکی را کنترل کنید.
هنگام کار: قطعات را بدون ضربه وارد کنید، شارژ را نفشارید و فلاکس را فقط به روش مجاز مصرف کنید.
پس از کار: سرباره را با ابزار مناسب پاک، فرسایش را ثبت و بوته مشکوک را متوقف کنید. این سابقه برای تشخیص شکستن بوته گرافیتی در کوره از شمارش صرف سیکلها مفیدتر است.
حتما بخوانید : بوته گرافیتی و چدنی + تفاوتها و معیار انتخاب برای ذوب فلز
کیفیت محصول یا خطای استفاده؟
در شکستن بوته گرافیتی در کوره، عیب ساخت یا حمل محتمل است؛ نصب اشتباه، رطوبت، ضربه و مدل نامتناسب نیز بوته سالم را تخریب میکنند. بدون تصاویر پیش از نصب، نمونه آسیبدیده و سوابق راهاندازی نمیتوان علت را قطعی دانست.
هنگام تحویل بوته کوره، سطح و لبه را بررسی و تصویر ثبت کنید. پس از اصلاح علت، خرید بوته گرافیتی را براساس آلیاژ، مدل کوره، ظرفیت واقعی و شدت سیکل انجام دهید.
چه زمانی تعویض ضروری است؟
ترک قابل مشاهده، نشتی، تغییر شکل، کاهش شدید ضخامت، فرسایش نامتقارن، آسیب کف یا لبپریدگی مؤثر بر گرفتن با انبر، دلیل خروج از سرویس است. تعداد ذوب معیار کافی نیست؛ فلز، فلاکس، کوره و شدت سیکل سرعت فرسایش را تغییر میدهند.
سخن پایانی
برای جلوگیری از تکرار شکستن بوته گرافیتی در کوره، بوته آسیبدیده را متوقف کنید، شکل ترک را ثبت کنید و پیشگرمایش، شارژگذاری، مشعل، پایه و نصب را کنار هم ببینید. اگر علت اصلی اصلاح نشود، محصول جدید نیز ممکن است همان خرابی را تکرار کند.
تصاویر ترک، نام مدل، فلز، مشخصات کوره و شیوه پیشگرمایش را برای کارشناسان سپاهان ذوب ارسال کنید.
سؤالات متداول
1-آیا بوته گرافیتی ترکخورده قابل استفاده است؟
خیر. ترک در سیکل بعدی ممکن است زیر بار مذاب گسترش پیدا کند و راه خروج فلز ایجاد شود. تعمیر موضعی نیز ایمنی اولیه بوته را بازنمیگرداند. نمونه آسیبدیده باید از سرویس خارج و علت خرابی پیش از نصب جایگزین بررسی شود.
2-چرا بوته در نخستین استفاده میشکند؟
آسیب حمل، رطوبت، راهاندازی نامتناسب، پایه نادرست، گیرکردن دهانه یا گرمشدن موضعی از علتهای محتملاند. شکست نخستین سیکل بهتنهایی عیب ساخت را ثابت نمیکند؛ تصاویر زمان تحویل، وضعیت پایه و اطلاعات پیشگرمایش برای تشخیص لازم هستند.
3-چرا بوته از یک سمت نازک میشود؟
این الگو مسیر شعله، ارتفاع پایه، ورود هوای اضافی و توزیع نامتقارن حرارت را در اولویت بررسی میگذارد. رسوب داخلی همان ناحیه نیز ممکن است انتقال گرما را تغییر دهد. مشعل و نصب کوره باید پیش از قرار دادن بوته بعدی کنترل شوند.
